ZGF系列直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，适用对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

400-027-9108

1 机箱采用铝合金机箱。

2 采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

3 采用电压大反馈，输出电压稳定度高，纹波系数≤1%。

4 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差±（1.0%±2个字），电流误差±（1.0%±2个字）。

5 升压电位器零起升压。

6 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%±2个字）。

7 过压保护采用拔码设定，一目了然，误差±1%。

8 倍压轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

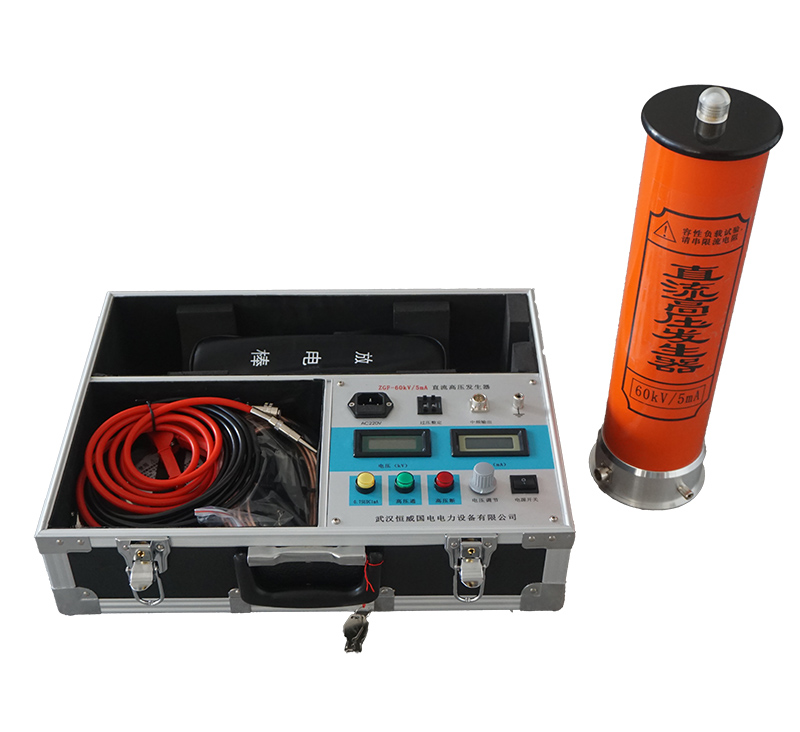

一体机

规格技术参数	60/2	60/3	60/5	120/2	120/3	120/5
额定电压(kV)	60	60	60	120	120	120
额定电流(mA)	2	3	5	2	3	5
额定功率(W)	120	180	300	240	360	600
机箱重量(kg)	8	8	8	2	3	5
倍压重量(kg)	4	4	5	6	6	8
倍压高度(mm)	440	440	440	535	535	535
电压测量精度	数显表 ±(1.0%读数±2个字)
电流测量精度	数显表 ±(1.0%读数±2个字)
波纹系数	≤0.5%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用10分钟 ******充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度： 0~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱,整机一手可提

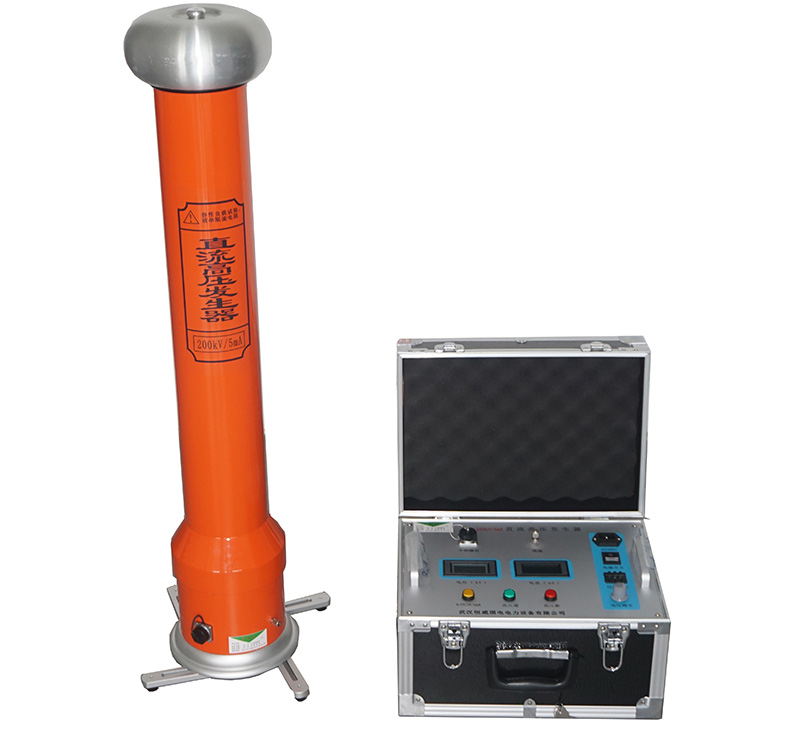

分体机

规格技术参数	120/5	200/2	200/5	300/2	300/3	300/5
额定电压(kV)	120	200	200	300	300	300
额定电流(mA)	5	2	5	2	3	5
额定功率(W)	600	400	1000	600	900	1500
机箱重量(kg)	4.5	4.5	4.5	5.5	5.5	5.5
倍压重量(kg)	7.0	7.9	8.3	11	11	11.5
倍压高度(mm)	890	970	970	1250	1250	1250
电压测量精度	数显表 ±(1.0%读数±2个字)
电流测量精度	数显表 ±(1.0%读数±2个字)
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可超出额定电压10%使用十分钟 ******充电电流为1.25倍额定电流
电源	单相交流50HZ 220V±10%
工作方式	间断使用
工作方式	一次连续时间最长为30分钟
工作环境	温度：-10~40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1%）最适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	立卧两用型国际标准机箱，方便现场
