局部放电测试仪VPIS测试功能:高压带电指示器检测原理与实操优势

一、什么是VPIS(高压带电指示器)

VPIS全称Voltage Presence Indicating System,中文定义为高压带电指示器,是35kV及以下高压成套电气设备(开关柜、环网柜、GIS组合电器)的标准配置安全组件,广泛预装于各类高压柜体设备本体。

很多运维人员仅知晓VPIS用于判断设备是否带电,却忽略了其核心拓展价值:VPIS系统依托设备内置感应电极、专用核相检测孔,可实时耦合设备内部电场信号。当高压设备内部绝缘出现气隙、裂纹、受潮、老化等缺陷时,会产生高频局部放电信号,该信号可通过VPIS感应单元精准传导至外部检测端口。简单来说,VPIS不仅是高压设备的带电警示装置,更是设备内置的专属局放信号采集接口,为不停电、免拆机局放检测提供了硬件基础。

相较于后期加装的TEV、超声波外置传感器,原厂预装的VPIS系统与设备本体高度适配,信号采集位置固定、无检测盲区,从硬件层面规避了传统检测点位偏移、信号采集不全、人为操作误差等问题。


二、VPIS标准化现场测试方法(实操流程)

区别于传统局放检测需要反复移动、贴合外置传感器的繁琐操作,VPIS测试拥有固定检测点位、标准化作业流程,现场操作简单、可复制性强,是电力巡检标准化作业的优选方案。其核心测试方式如下:

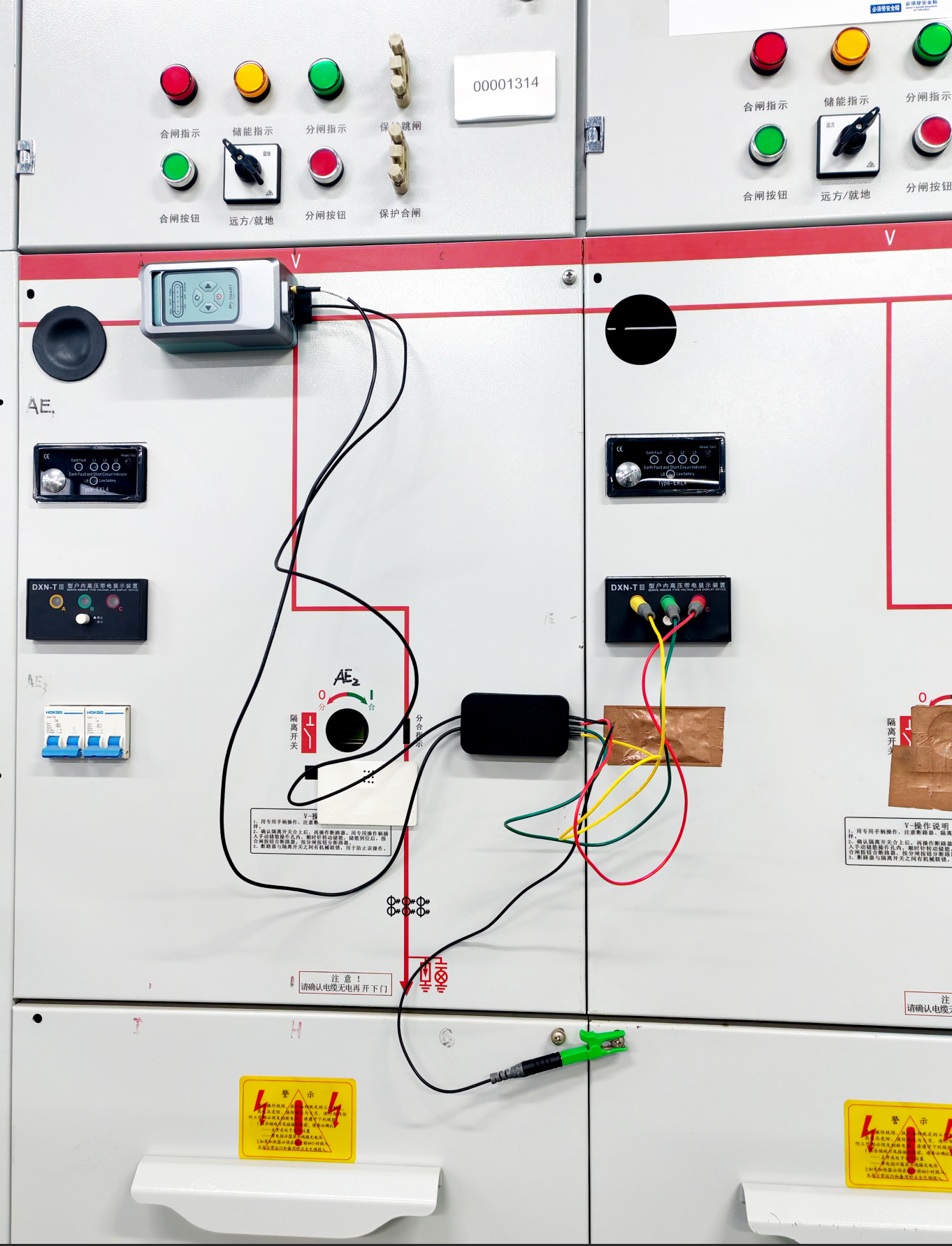

核心测试方式:将专用VPIS传感器直接插入设备VPIS核相孔

高压成套设备出厂均预留专属VPIS核相检测孔,该孔位直接对接设备内部VPIS带电感应系统,是官方标准化检测点位。现场作业时,无需拆除设备柜体、无需接触高压带电部位、无需停电作业,仅需将局部放电测试仪配套的专用VPIS传感器,垂直、平稳插入设备的VPIS核相孔内,完成传感器固定对接即可启动检测。

完整标准化实操步骤

1. 前期安全核查:确认设备运行状态正常,核相孔外观完好、无破损、无积尘积水,清理孔位周边杂物,保障检测环境安全合规。

2. 设备调试开机:开启局部放电测试仪,切换至VPIS专项测试模式,完成仪器自检、参数校准,确保设备处于正常工作状态。

3. 传感器对接安装:手持专用VPIS传感器,平稳插入设备预设的VPIS核相孔,确保传感器贴合到位、接触稳定,无需人工手持固定,杜绝点位偏移。

4. 数据采集与分析:启动检测,仪器自动采集设备内部传导的局放信号,通过内置滤波算法过滤现场电磁、振动等干扰,实时生成局放幅值、频次、相位图谱,自动分析设备绝缘状态。

5. 数据存档收尾:检测完成后,拔出传感器,保存测试数据,可一键生成检测报告,完成本次标准化巡检作业。

三、VPIS局放测试的核心优势

依托设备原生接口+固定点位检测+不停电作业的核心特性,VPIS测试彻底解决了传统TEV、超声波局放检测的诸多痛点,在检测精度、作业效率、安全性能、标准化程度上实现全面升级,核心优势如下:

1. 点位固定无盲区,检测数据重复性极高

传统外置传感器检测依赖人工经验,每次贴合位置、角度、力度均存在差异,导致同一点位多次检测数据偏差大,难以对比设备绝缘变化趋势。而VPIS测试采用设备原厂固定核相孔位检测,每次检测点位完全一致,规避人为操作误差,数据重复性、可比性极强,可精准追踪设备长期绝缘老化趋势,为设备状态检修提供可靠数据支撑。

2. 免拆机不停电,作业安全性大幅提升

VPIS全程为非接触式感应检测,传感器仅对接设备外部核相孔,不接触任何高压带电体,无需设备停电、无需拆解柜体、无需改动设备原有结构。既彻底规避了高压作业触电、弧光短路的安全风险,又避免了停电检测造成的供电损失,适配设备全工况带电巡检,完美适配常态化、高频次运维检测需求。

3. 抗干扰能力强,精准识别隐性绝缘缺陷

VPIS通过设备内置感应系统直接采集内部局放信号,信号传输路径封闭、受外界环境干扰极小。搭配测试仪专属滤波降噪算法,可有效屏蔽现场工频电磁干扰、机械振动噪音、环境杂波,精准捕捉设备内部微弱的隐性放电信号,杜绝传统检测的误判、漏判问题,精准识别绝缘老化、气隙放电、接触不良等各类隐患。

4. 操作极简效率高,适配大规模巡检

摒弃传统检测反复移动传感器、逐点排查的繁琐流程,VPIS测试只需插即测,无需专业实操经验,作业流程标准化、简单化。单次设备检测时间大幅缩短,极大适配变电站、工矿企业、园区配电等大规模、批量式高压设备巡检场景,有效降低运维人力成本与时间成本。

5. 通用性兼容性强,适配绝大多数存量设备

目前国内主流高压开关柜、环网柜、GIS设备均标配VPIS高压带电指示器及核相检测孔,无需对存量设备进行改造升级,所有适配VPIS模式的局部放电测试仪均可通用,设备适配范围广、落地成本低,具备极强的行业普及价值。

四、应用总结

VPIS高压带电指示器并非单纯的带电警示部件,更是高压设备原厂配套的标准化局放检测接口。通过传感器插入核相孔的专属测试方式,实现了高压设备局放检测的标准化、轻量化、精准化。凭借安全高效、数据精准、适配性广、可溯源性强的核心优势,VPIS测试已成为电力高压设备带电巡检、预防性试验的核心技术手段,是电力行业从传统故障检修向智慧状态运维转型的重要支撑。

五、VPIS现场测试实操注意事项

为保障VPIS局部放电测试过程安全合规、数据精准有效,规避操作失误导致的数据偏差、设备损伤及安全隐患,结合现场运维作业规范,总结多项核心实操注意事项,为一线检测作业提供标准化参考。

1. 安全作业规范注意事项

现场检测必须严格遵守高压电气安全操作规程,作业人员需穿戴全套绝缘防护用具,保持安全作业距离,严禁违规近距离触碰高压设备带电区域。测试前务必确认设备运行状态稳定,核相孔无破损、开裂、进水、积尘严重等问题,若孔位损坏、密封失效,需立即停止检测,避免水汽、杂物进入设备内部引发绝缘故障,待设备检修完毕后再开展测试。严禁在雷雨、大风、雾霾等恶劣户外环境下开展露天设备VPIS检测,杜绝高压触电、设备闪络等安全风险。

2. 传感器操作注意事项

测试需使用仪器原厂配套专用VPIS传感器,禁止使用破损、老化、适配不符的传感器,避免信号采集异常或损坏设备核相接口。插入传感器时需保持垂直平稳、轻插轻放,严禁暴力插拔、倾斜挤压,防止划伤核相孔密封结构、损坏内部感应元件。传感器需完全贴合孔位、接触稳定,不得悬空、松动,避免因接触不良导致信号中断、数据失真。检测完成后缓慢拔出传感器,妥善收纳,避免线缆弯折、探头磨损。

3. 检测环境与抗干扰注意事项

测试现场需尽量避开大型电磁设备、高频通讯设备、大功率用电设备,减少外部强电磁干扰,保障局放信号采集的纯净度。若现场干扰较强,可开启仪器自适应降噪、频段滤波功能,同时多次重复测试比对数据,排除异常干扰数据。检测过程中禁止随意挪动仪器、拉扯传感器线缆,保证检测环境稳定,避免人为晃动导致数据波动。

4. 数据检测与判定注意事项

测试前必须完成仪器开机自检、参数校准,确保仪器工作参数正常,杜绝因仪器故障、参数偏移导致检测数据错误。单次检测时长不宜过短,需待仪器信号稳定、图谱清晰后再保存数据,避免截取瞬时异常数据。针对多次检测数据偏差较大的设备,需排查孔位接触情况、环境干扰因素,重新复测校验,严禁仅凭单次异常数据判定设备故障。同时做好数据台账记录,留存测试图谱与报告,便于后期设备状态溯源对比。

5. 设备防护与运维注意事项

检测过程中严禁私自拆解、改动VPIS高压带电指示器及核相孔结构,不得破坏设备原有密封、绝缘结构,避免影响设备整体绝缘性能与带电指示功能。测试结束后,需检查核相孔密封状态,清理孔位周边杂物,恢复设备原有状态,防止灰尘、水汽进入设备内部,引发后续绝缘老化、局部放电等隐患。常态化巡检需固定检测点位与仪器参数,保障历次数据具备可比性。
